Proyecto Prototipo ESC 21 // Cosa Circulos Inscritos

Modelo realizado hace unos tres años atras.
es uno de los prototipos de la "Primera Tanda", es decir, de los primeros proyectos donde empece a trabajar con deformaciones, tamaño mayor y con secciones de pocos centímetros

Evolucion del prototipo Digital desde 3DsMax

Pepakurizado del prototipo digital. Como se observa ordene por tiras para poder imprimir por partes desde la casa

modelo con las piesas cortadas

Una de las caras laterales. (cuando hay partes planas debe ser mejor utilizar un cartón mas duro,
cosa de darle resistencia al modelo).

Detalle de unión de piezas, usando simplemente cinta de enmascarar

modelo final en carto

Esta parte del proceso muestro Gasa de Yeso para aplicar al modelo
asi el moldaje de cartón adquiere mayor rigidez

detalle de Modelo con gasa de yeso

Aqui se muesta el area abierta por donde se va a vaciar el yeso

Vaciado de yeso

Aqui  estoy en la cocina... a mi jefa casi le da un infarto al ver el desorden  jejeje

Modelo final con yeso endurecido y sin moldaje de carton.

Resultado en proceso de Secado

.

Proyecto Escultura 18 // Rectangulo Ramas

 En este modelo se comenzó evolucionándolo de un rectángulo regular, al cual se le inscribieron, un conjunto de polígonos irregulares (Herramienta CUT) para luego generar las circunferencias inscritas a estos polígonos (Herramienta MeshSmooth)

Un par de problemáticas fueron:

El espesor de las ramas: ya que la integridad del prototipo analógico dependía de que tan delgadas fueran las ramas, quise asegurarme dejándole un buen grosor.

El otro tema fue la Extrusión que le di al modelo... ya que lo tengo armado, creo que me quedo muy delgado, con poca base para apoyarse, entonces queda muy inestable a cualquier movimiento.

Adjunto imágenes del proceso.

Saludos

Imagen PrintScreen modelo final con su evolucion en 3dSMax

Pepakurizado Modelo.

Modelo final en yeso

Taller de Prototipos 2 // Trabajo con Patrones de Teselado

En esta segunda parte del taller de prototipos que se efectuó enmarcado en el curso de Visualización digital de la Escuela de Arquitectura de la UDLA, donde ellos se enfrentaron al desarrollo de una variedad de patrones de teselado, usando como plataforma el 3ds Max y principalmente los Controladores de los poligonos Editables (Edit Poly).

para ello los alumnos profundizaron en el estudio de los patrones y los distintos teselado, a través de 4 ejercitaciones :

1.- Reconocimiento de Teselado básico con patrones Regulares (Cuadrados, triángulos, Pentágonos)

2.-Trabajo con Teselado SemiRegular (combinación de patrones geométricos)
Los alumnos en esta etapa, se les dio la posibilidad de combinar distintos controladores de 3DsMax para lograr distinitos teselados Semiregulares.

Luego se les pidio generar un modelo geométrico Analógico, de Cartón forrado para mostrar el resultado.

3.- Trabajo con Patrones Geométricos y sus Simetrías.

luego los alumnos trabajaron con patrones base, que luego fueron replicados por Simetria para llegar a un teselado geométrico complejo.

4.- Trabajo con patrones a través de Diagraman Gráfica (Referentes Voronoi y Delaunay)
por ultimo se trabajo con un diagrama geometrico ocupando un conjunto de Modificadores y controladores que permitio a los alumnos sacar resultados como los que se muestran.
Se generaron unos Prototipos de trupan 3mm en cortadora laser.

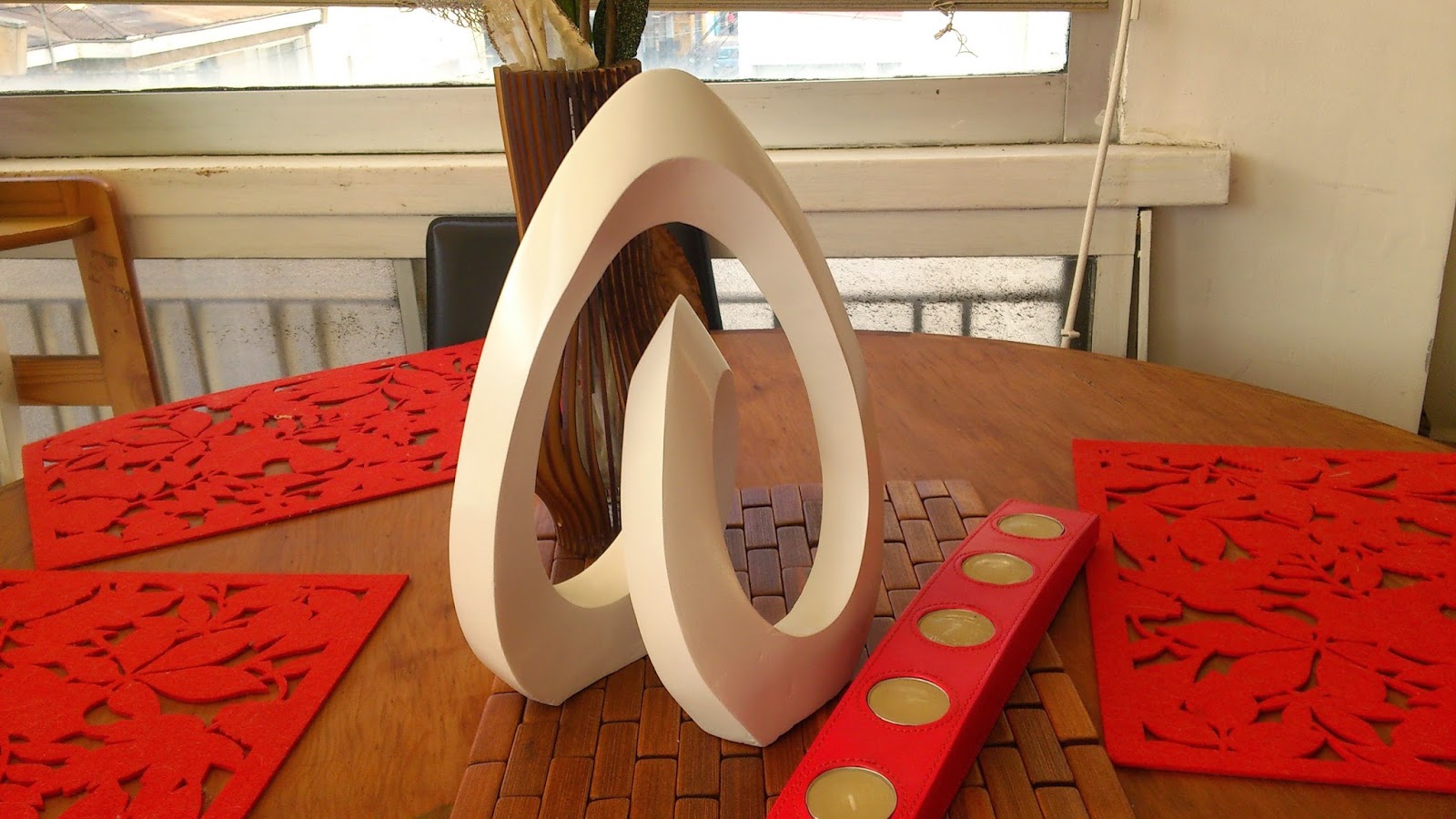

Modelo Escultura ESC-27c // Familia de Prototipos

Nuevas imágenes del Prototipo ESC-27c.

Este modelo es uno de los primeros realizados analogicamente a gran escala (45cm alto)

todabia se encuentra en casa.

Aquí adjunto unas imágenes en conjunto con unos prototipos primos y con el autor :)

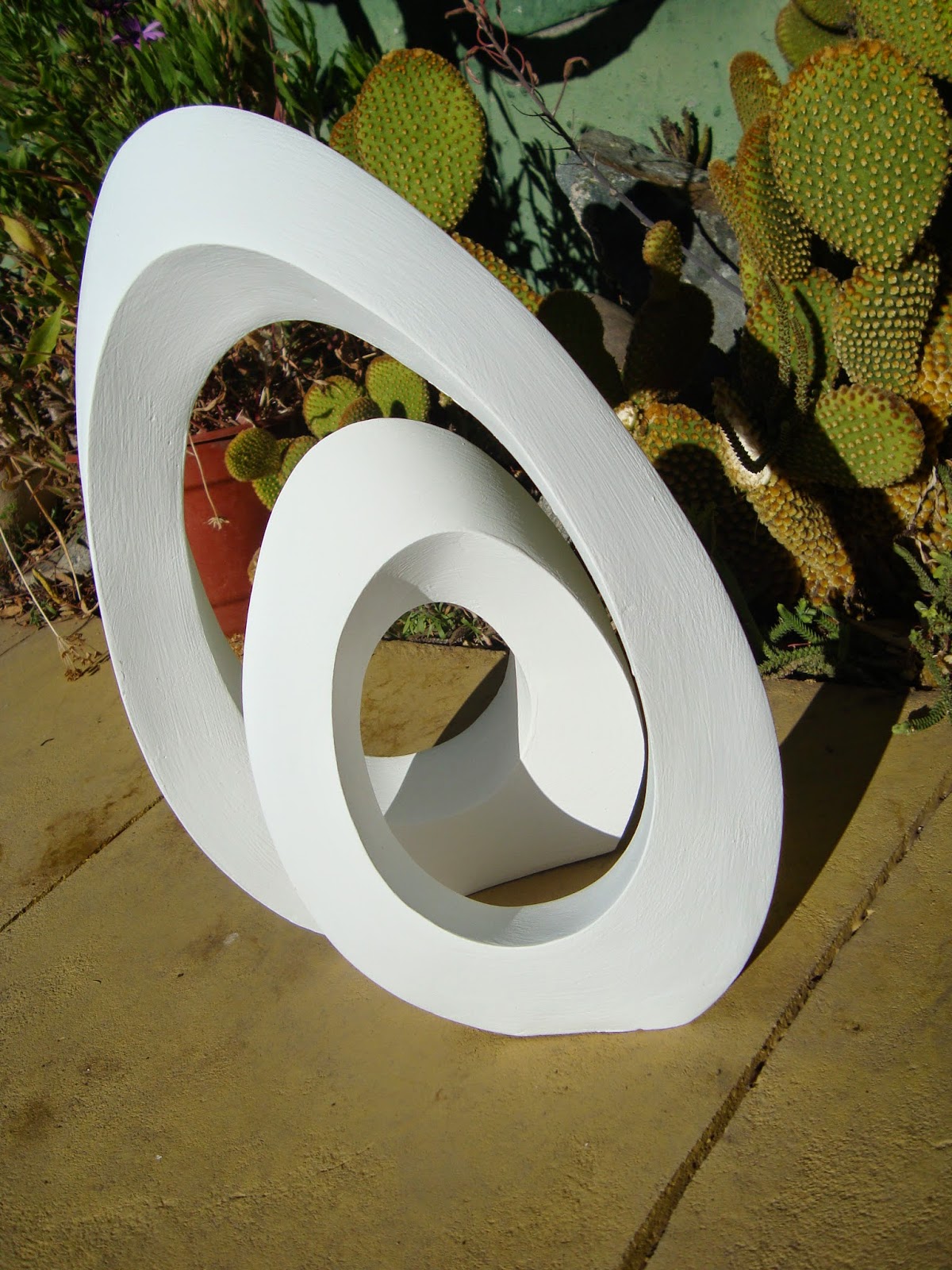

MODELO ESC-27c

MODELOS FINALES

MODELO ESC-27c  con el Autor :)

Modelo Escultura ESC-39c // Reinterpretacion Moebius

Hola a todos:
en este post quisiera mostrar el prototipo ESC-39c . modelo sin nombre pero que busca imitar la Cinta de Moebius.
Como se puede observar en las otras publicaciones, parte de mis gustos en los prototipos, es lograr figuras geométricas simples en su aspecto, pero que al hacer una segunda vista, se detecten las complejidades propias de la deformación de la forma.
En este caso, este prototipo es uno de los mas queridos ya que siento que logra ese equilibrio entre continuidad, forma y tamaño que no lo había logrado en los otros prototipos.
El primero que hice, tiene una altura maxima de 35 cm, luego arme otros dos un tanto mas pequeños (regalos para familiares y conocidos).

Aqui presento el modelo 3d con sus vistas  y las plantillas en Pepakura.

vistas 3dsMax y Pepakura

Aqui muestro las primeras vistas del modelo final terminado.
diseñado con vaciado de Yeso, sellado con pintura al agua y con terminación pintura epoxica.

Modelo Torres // Prototipos Digitales // Print 3D // Exposicion

Hola a todos, en post les mostrare un encargo que se me solicito para la exposición

 PERFORMA "Arquitectura y Tecnología", en la cual necesitaba desarrollar seis prototipos formales, donde se pusiera de manifiesto las potencialidades de trabajar con la Impresora 3D de la Escuela de Arquitectura.

Así que usando la plataforma 3DsMax, diseñe este conjunto de torres.

Cada modelo demoró unas 5 horas en imprimirse con una altura de unos 18 cm en promedio.

Por lo cercano del plazo de la entrega, no todas pudieron imprimirse pero las que salieron quedaron excelentes jejeje.

Estas son todas las torres, vistas desde el Viewport del 3DsMax. (con algunos efectos incluidos)

Las imágenes que vienen, muestran cada torre en Perspectiva, junto a sus vistas principales.

TORRE 01

TORRE 02

TORRE 03

TORRE 04

TORRE 05

TORRE 06

A continuación, hay algunas imágenes de la exposición con las torres impresas
